一、外观与构造
二、内部结构
触点系统：塑壳断路器的触点系统通常由静触点和动触点组成。静触点固定在断路器的固定部分，而动触点随着断路器操作而运动。当断路器闭合时，触点之间形成闭合状态，电流得以传导；当断路器打开时，触点分离，电流中断。
弹簧机构：弹簧机构是保证触点正常运行的关键。它通过弹性力量将动触点保持在分离状态，当断路器需要闭合时，弹簧会被压缩，存储能量，待操作信号触发时释放能量，使得动触点迅速闭合。

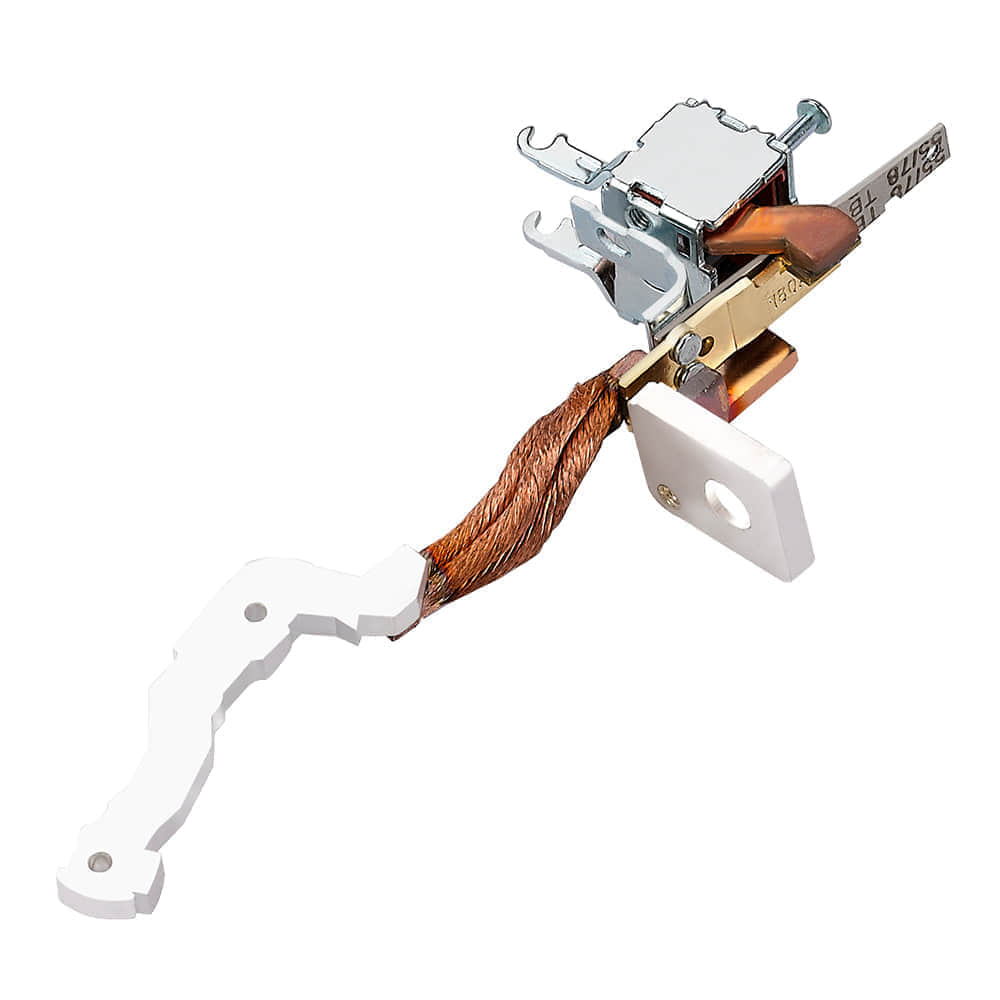

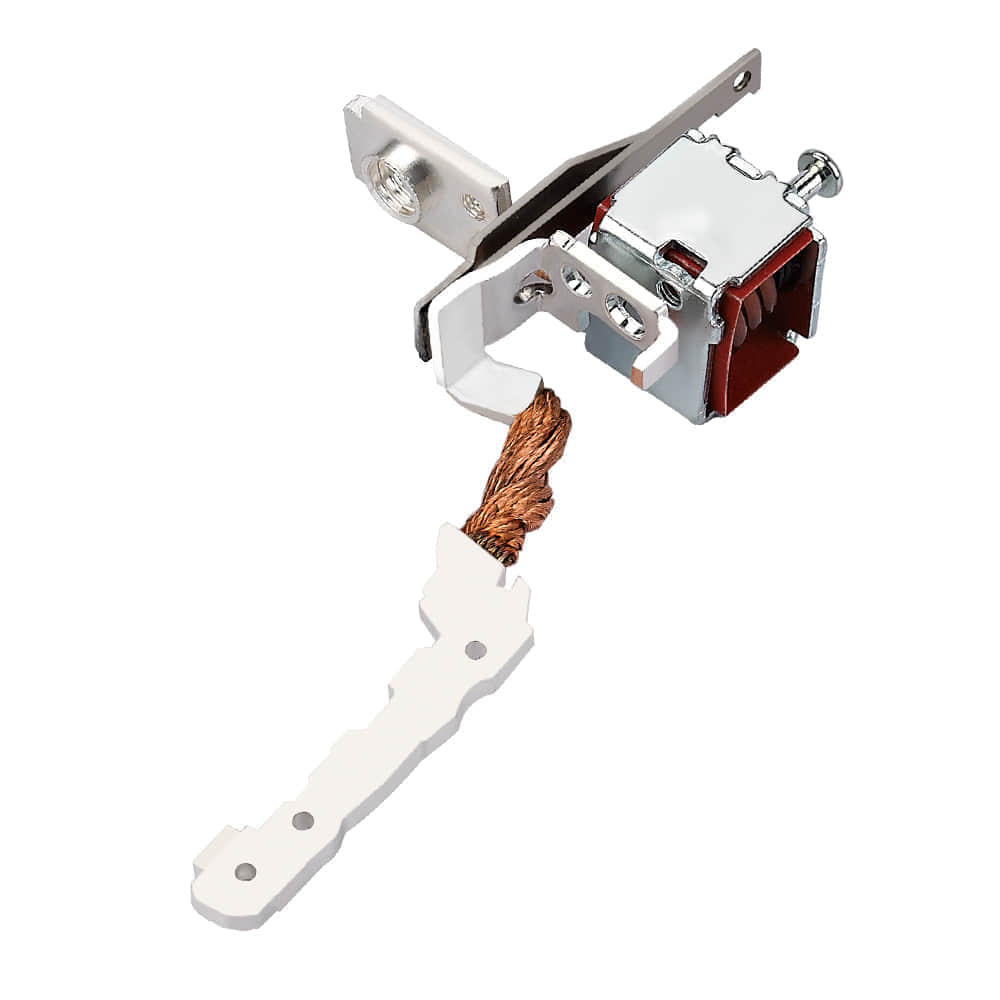

过载和短路保护装置：塑壳断路器内部还配备了过载和短路保护装置。过载保护通常基于双金属片原理，当电流超过额定值时，双金属片产生热弯曲，最终触发断路器跳闸。短路保护则通过电磁触发器实现，一旦电流瞬间剧增，触发器会产生磁场，弹簧机构会将触点分离，迅速切断电路，保护线路免受损坏。
三、工作原理
塑壳断路器的工作原理基于电磁和热力学的相互作用。当电流通过断路器时，产生的电磁力作用于弹簧机构，使得动触点闭合。而在过载或短路情况下，电流异常升高，触发保护装置，使得断路器迅速打开，切断电路。
四、应用领域
塑壳断路器广泛应用于住宅、工业和商业领域，用于保护电气设备和线路免受过载和短路的损害。其可靠的保护功能和紧凑的设计使其成为电气系统中不可或缺的一部分。
五、结论
