随着电力系统的复杂性增加，电气设备的安全性问题愈发显得重要。为了保障用电安全、避免电气事故，剩余电流互感器（简称RCM）作为一种高效的电气保护装置，已经广泛应用于各种电气设施中。本文将详细介绍剩余电流互感器的原理、作用及其在电气安全中的重要应用。

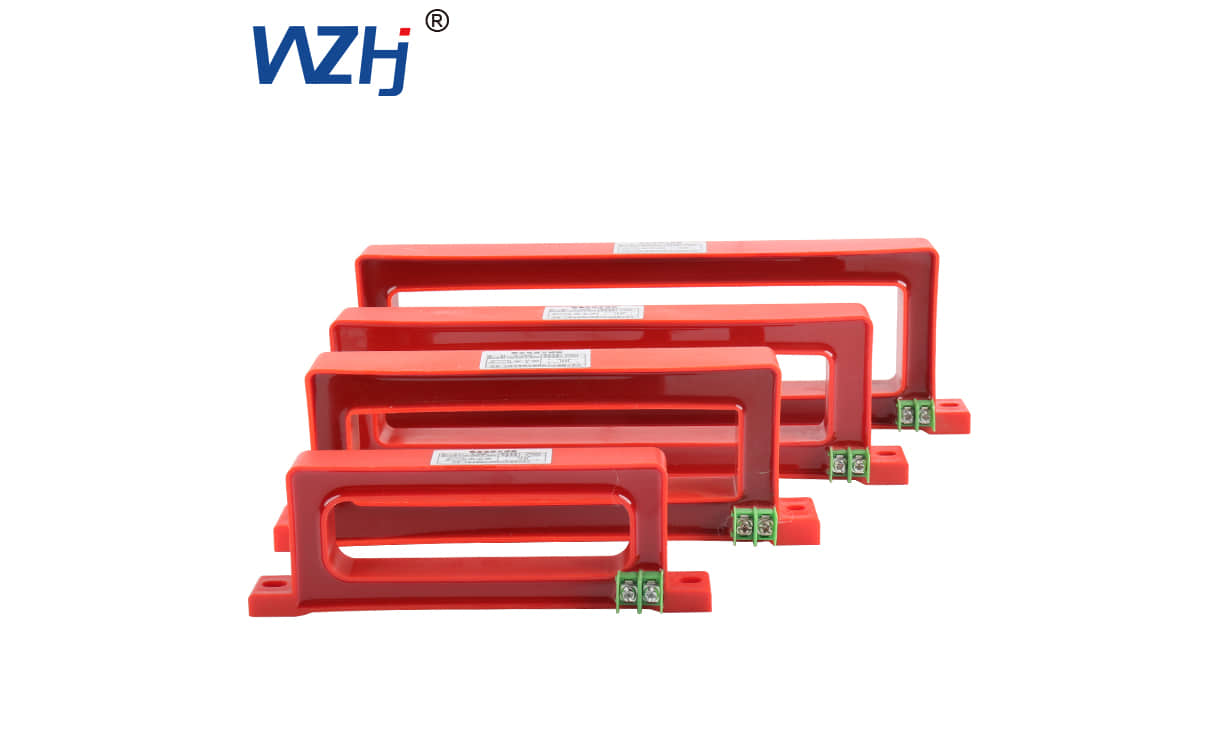

什么是剩余电流互感器？
剩余电流互感器通常由互感器、检测电路以及继电器三部分组成。它通过对相线与中性线电流的差值进行实时检测，一旦漏电流超过设定值，便会通过继电器控制断开电路，保护电气设备和人身安全。
剩余电流互感器的工作原理
剩余电流互感器的工作原理基于电流的对称性。正常情况下，流经相线和中性线的电流大小是相等且方向相反的，它们相互抵消。但若存在漏电现象，部分电流将流失到地面，从而造成相线与中性线之间的电流不平衡。剩余电流互感器通过检测这种电流差异，当漏电流达到一定值时，便触发保护动作，迅速切断电源。
其核心的工作原理便是通过电流互感器的零序电流原理，将漏电流转化为电压信号进行检测。通过计算和比较，检测到漏电流后，剩余电流互感器会发出断电信号，切断电源，确保电气设备的安全运行。
剩余电流互感器的作用与意义
保护人员安全
剩余电流互感器最直接的作用是防止因漏电引起的人身电击事故。电击是电气事故中最常见且最危险的事故之一，尤其在湿润环境中，漏电发生的风险大大增加。剩余电流互感器能够在最短时间内切断电源，避免电击事件发生。
